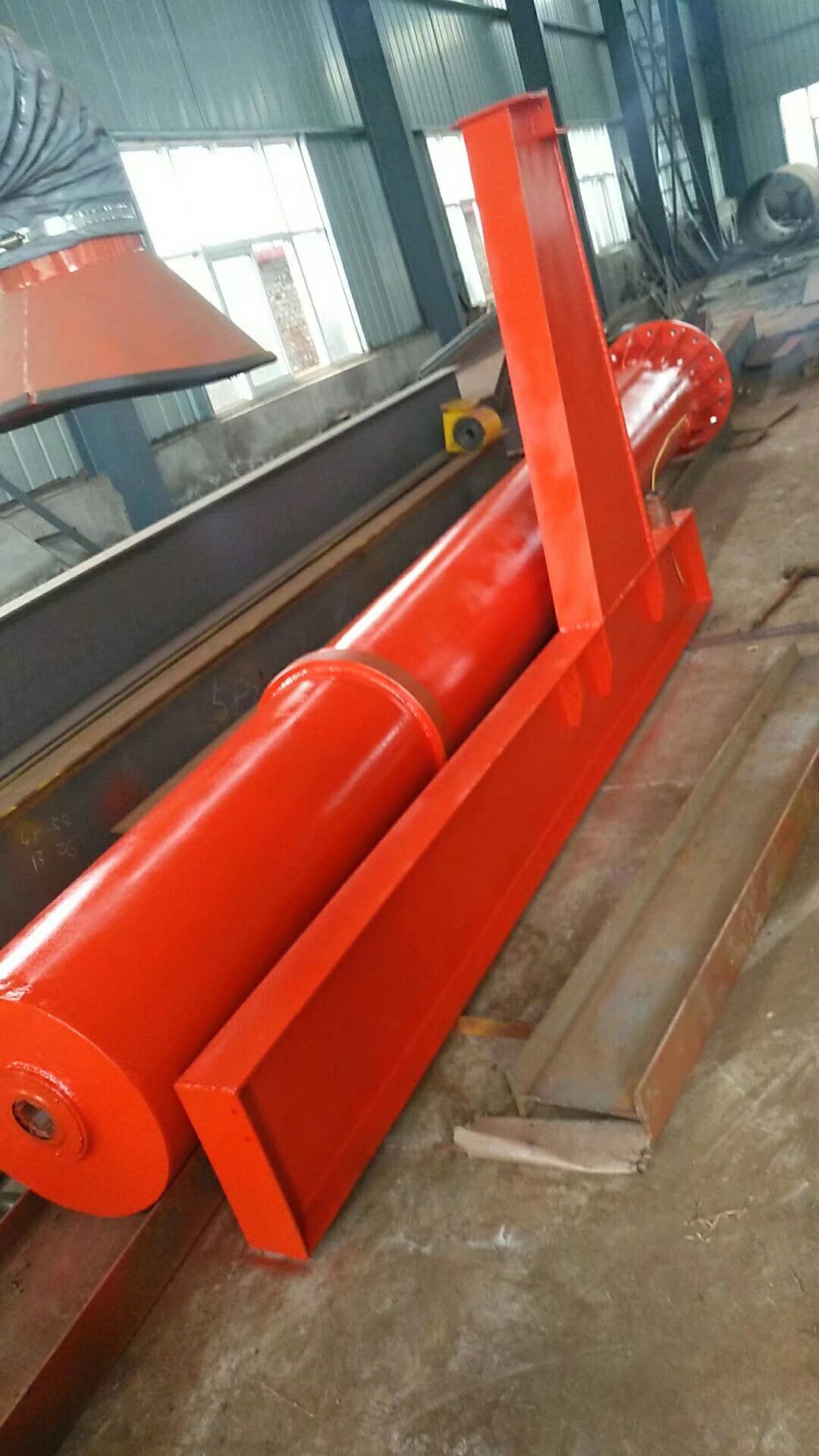

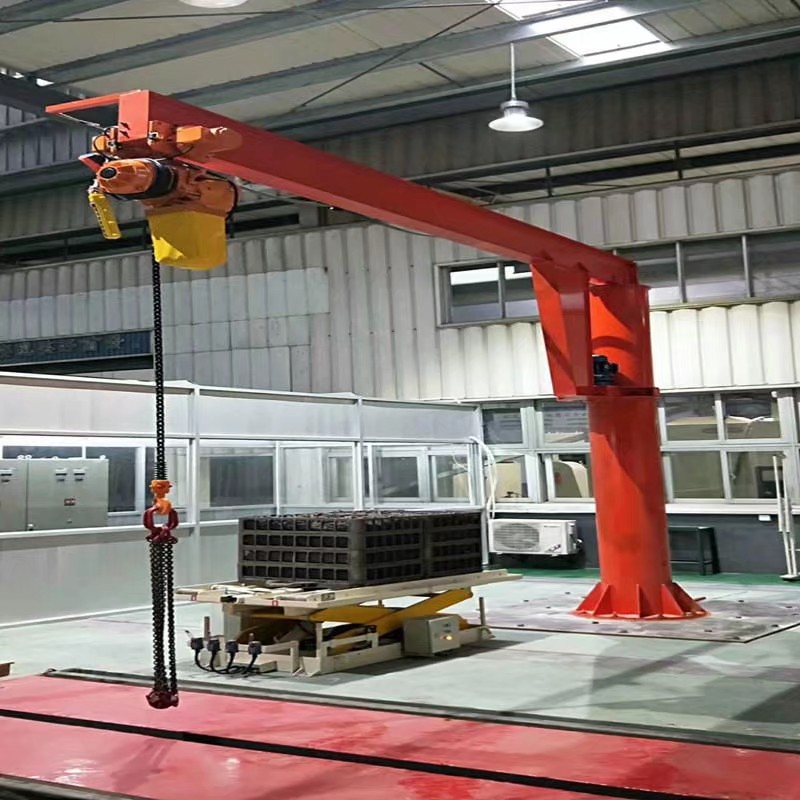

柱式旋臂式起重機由立柱，回轉臂回轉驅動裝置及電動葫蘆組成，立柱下端通過地腳螺栓固定在混凝土基礎上，由擺線針輪減速裝置來驅動懸臂回轉，電動葫蘆在懸臂工字鋼上作左右直線運行，并起吊重物。起重機立柱為空心型鋼結構。
BZD 定柱式旋臂起重機上部回轉采用兩圓錐滾子軸承，使懸臂運行時更加平穩，回轉裝置采用擺線針輪減速機，輸入功率小，輸出扭距大，饋電裝置安裝在立柱頂端，安裝檢修方便，起重量0.25T-8T，懸臂可達12米。起升高段可達12米，可選配遙控器。
柱式懸臂吊起重機滑環的安裝簡述：

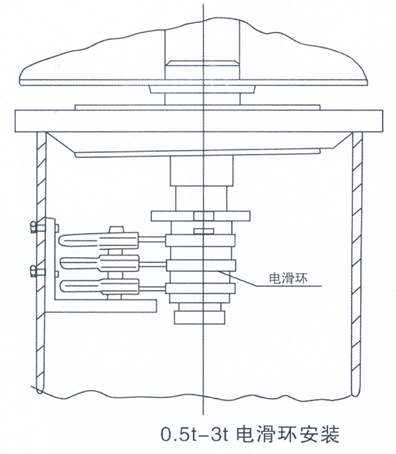

滑環的安裝：
裝配懸臂吊的滑環時應用手托住電滑環，通過立柱上部的側門孔安裝在橫梁懸臂吊主梁的主軸上。電滑環內孔上有一個鍵槽，安裝時使用電滑環鍵槽對準橫梁主軸上的鍵槽把長方形的鍵銷上，然后裝上絕緣墊片并旋緊過線鎖帽。*后再調整碳刷架的位置，知道合適為止。
河南礦山起重集團0.5t-5t旋臂吊起重機的橫梁安裝
0.5t-5t旋臂吊的橫梁安裝
安裝時，回轉主軸對準立柱頂部的軸承孔；滾輪靠在立柱的環形軌道上緩慢放下。 通過立柱上部隊側門孔將止退墊片和圓螺母鎖緊。安裝滑環接觸器的安裝方法上邊已經講過，這里就不在做說明了。

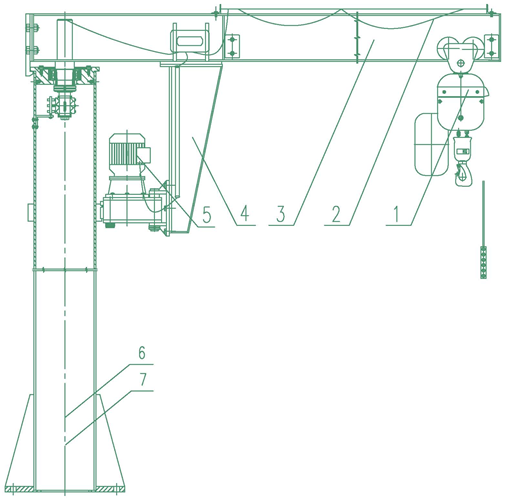

PK型環鏈電動葫蘆 2.電纜 3.主梁 4.支臂5.立柱 6.回轉裝置7.固定下支座
